DME-Alarm mit ESP32 und Display

Viele Ladegeräte für digitale Meldeempfänger (DME) haben einen potentialfreien Schaltkontakt, der bei einem Alarm schließt. Hängt man den an einen ESP32, weiß Home Assistant sofort Bescheid und kann Licht einschalten, laute Push-Nachrichten schicken oder eine Rundumleuchte starten.

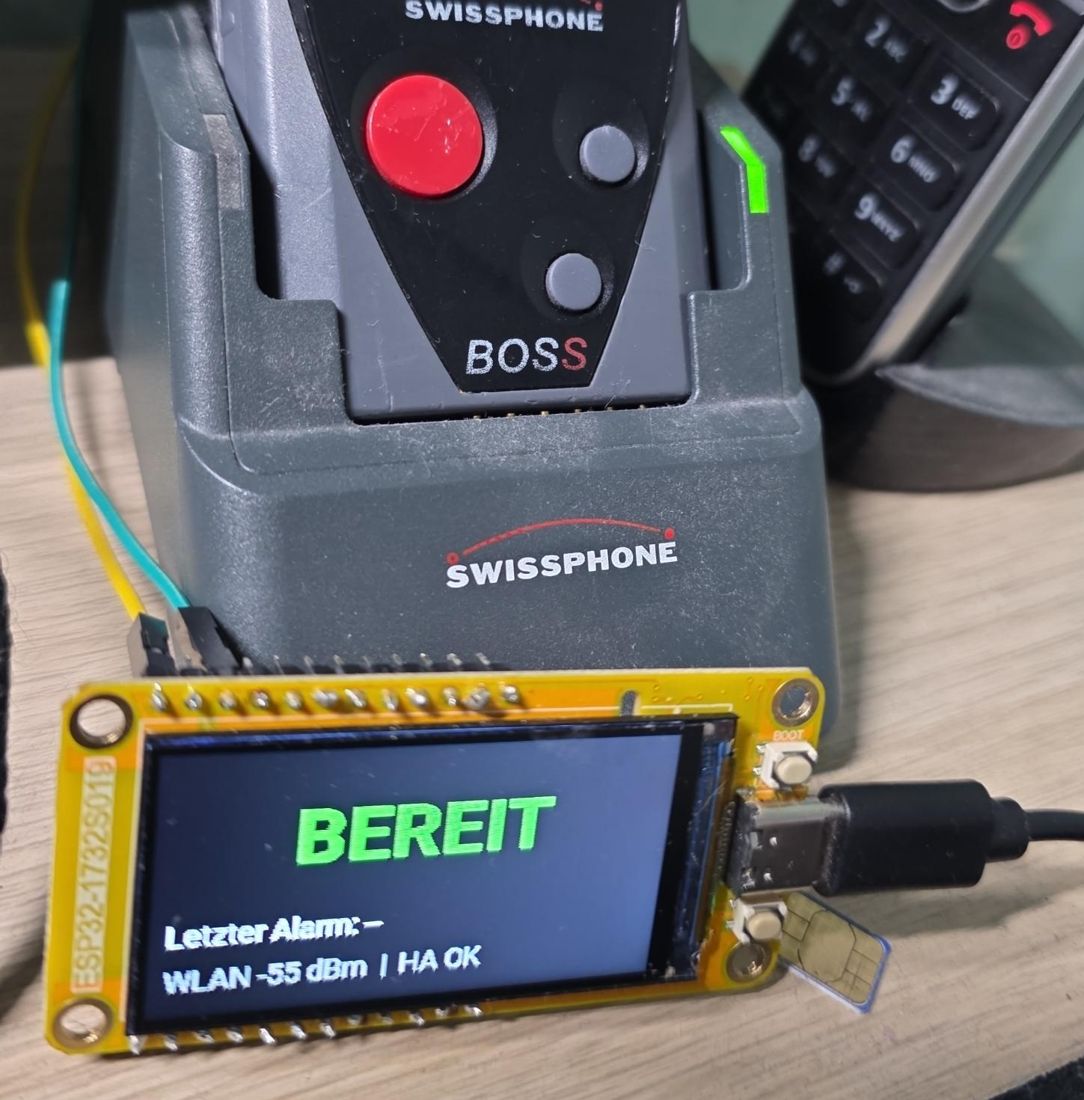

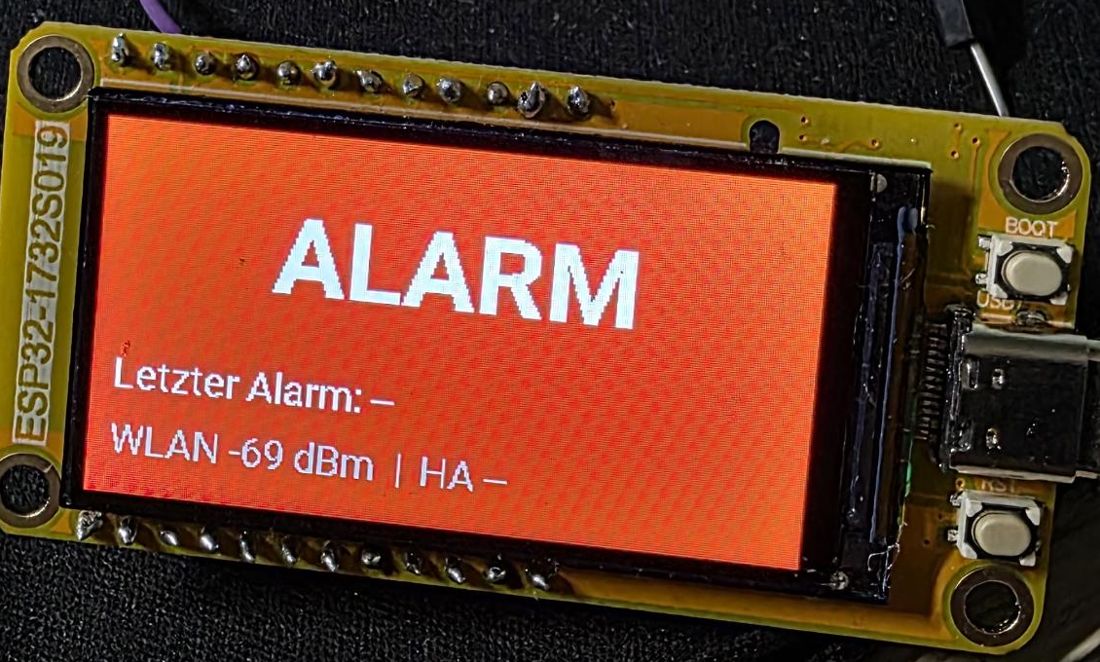

Als Hardware dient ein ESP32-1732S019: ein ESP32-S3 (N16R8) mit fest verbautem 1,9”-Display (ST7789, 170×320). Das Display zeigt in Ruhe ein grünes BEREIT, bei Alarm rot ALARM, dazu Zeitpunkt des letzten Alarms, WLAN-Signal und ob die Verbindung zu Home Assistant steht.

Verdrahtung

Kein Widerstand nötig – der interne Pull-up hält den Pin auf HIGH, der geschlossene Kontakt zieht ihn auf LOW.

Worauf es ankommt

• Kein Stromsparmodus im WLAN (power_save_mode: none), sonst kann ein kurzer Puls verschluckt werden.
• delayed_off: 10s streckt kurze Alarmimpulse, damit Home Assistant sie sicher mitbekommt.
• Ist der Sensor im Ruhezustand „an“, schließt dein Ladegerät andersherum – dann inverted: false setzen.
• Das Display arbeitet unabhängig von Home Assistant weiter, auch wenn die Verbindung mal weg ist.

ESPHome-Konfiguration

Die Zugangsdaten kommen aus der secrets.yaml des ESPHome-Dashboards.

# DME-Alarm – ESP32-1732S019 (ESP32-S3-WROOM-1 N16R8, 1,9" ST7789 170x320)
# DME-Ladegerät-Kontakt (potentialfrei): GPIO4 + GND (Header links oben)

substitutions:
  name: dme-alarm
  friendly_name: DME Alarm

esphome:
  name: ${name}
  friendly_name: ${friendly_name}

esp32:
  board: esp32-s3-devkitc-1
  flash_size: 16MB
  framework:
    type: esp-idf

psram:
  mode: octal
  speed: 80MHz

logger:

api:
  encryption:
    key: !secret dme_alarm_api_key   # im ESPHome-Dashboard generieren lassen

ota:
  - platform: esphome

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  power_save_mode: none        # nie schlafen -> kein verschluckter Puls
  ap:
    ssid: "DME-Alarm Fallback"

captive_portal:

time:
  - platform: homeassistant
    id: ha_time

globals:
  - id: last_alarm
    type: std::string
    restore_value: false
    initial_value: '"--"'

# ---------- DME-Kontakt ----------
binary_sensor:
  - platform: gpio
    name: "DME Alarm"
    id: dme_alarm
    icon: mdi:fire-truck
    pin:
      number: GPIO4
      mode:
        input: true
        pullup: true
      inverted: true             # Kontakt zu = ALARM. Falls in Ruhe "on": auf false setzen
    filters:
      - delayed_on: 30ms         # entprellen
      - delayed_off: 10s         # kurze Pulse strecken, damit HA sie sicher sieht
    on_press:
      - lambda: |-
          auto t = id(ha_time).now();
          if (t.is_valid()) id(last_alarm) = t.strftime("%d.%m. %H:%M");
      - light.turn_on:
          id: backlight
          brightness: 100%
      - component.update: disp

  - platform: status
    name: "Status"
    id: api_status

sensor:
  - platform: wifi_signal
    name: "WLAN Signal"
    id: wifi_rssi
    update_interval: 30s
  - platform: uptime
    name: "Uptime"

# ---------- Display ----------
output:
  - platform: ledc
    pin: GPIO14
    id: bl_out

light:
  - platform: monochromatic
    name: "Display Licht"
    id: backlight
    output: bl_out
    restore_mode: ALWAYS_ON

spi:
  clk_pin: GPIO12
  mosi_pin: GPIO13

font:
  - file: "gfonts://Roboto@700"
    id: f_big
    size: 48
  - file: "gfonts://Roboto"
    id: f_small
    size: 18

display:
  - platform: mipi_spi
    model: ST7789V
    id: disp
    cs_pin: GPIO10
    dc_pin: GPIO11
    reset_pin: GPIO1
    dimensions:
      width: 170
      height: 320
      offset_width: 35
    invert_colors: true
    rotation: 90                 # Querformat 320x170
    update_interval: 2s
    lambda: |-
      if (id(dme_alarm).state) {
        it.fill(Color(200, 0, 0));
        it.print(160, 55, id(f_big), Color(255, 255, 255), TextAlign::CENTER, "ALARM");
      } else {
        it.fill(Color(0, 0, 0));
        it.print(160, 55, id(f_big), Color(0, 190, 0), TextAlign::CENTER, "BEREIT");
      }
      it.printf(10, 105, id(f_small), Color(255, 255, 255), "Letzter Alarm: %s", id(last_alarm).c_str());
      it.printf(10, 135, id(f_small), Color(160, 160, 160), "WLAN %.0f dBm  |  HA %s",
                id(wifi_rssi).state, id(api_status).state ? "OK" : "--");

In Home Assistant

Das Gerät taucht nach dem Flashen automatisch auf. Der Alarm ist dann binary_sensor.dme_alarm_dme_alarm und kann jede Automation auslösen – zum Beispiel:

alias: Einsatzalarm
triggers:
  - trigger: state
    entity_id: binary_sensor.dme_alarm_dme_alarm
    to: "on"
actions:
  - action: light.turn_on
    target:
      entity_id: light.flur
    data:
      color_name: blue
      brightness_pct: 100
  - action: notify.mobile_app_handy
    data:
      title: Einsatzalarm
      message: Der Melder hat ausgelöst.
